无锡地区热处理加工中的 “淬火冷却均匀性” 指什么？其测试标准和工程应用意义是什么？
发布时间:2025-07-04
1. 淬火冷却均匀性的定义
淬火冷却均匀性是指在热处理淬火过程中，工件各部位在冷却介质（如水、油、聚合物溶液）中获得一致冷却速度的能力，通常以工件不同位置的冷却速率偏差（如 ±10%）或显微组织均匀度来衡量。它反映了热处理工艺对工件内部应力分布、硬度一致性及变形开裂倾向的控制能力。例如，无锡某机械加工厂对 45# 钢轴类零件淬火时，若轴肩与轴身的冷却速率偏差超过 15%，会导致轴肩处硬度（HRC50）与轴身（HRC45）差异显著，影响装配精度。
2. 测试标准
国际标准：
ISO 9950《热处理 淬火系统 验收检测》：使用热电偶阵列（精度 ±1℃）插入工件典型部位（如边缘、中心），记录冷却曲线。要求在马氏体转变区（650-550℃），各点冷却速率偏差≤±12%，且冷却介质搅拌速度需维持在 0.5-1.5m/s，模拟实际工况。
ASTM A275《钢的淬火系统均匀性检测方法》：采用 “温度 - 时间” 曲线对比法，规定工件截面温差≤5℃/mm（截面厚度），并通过金相检验（如珠光体 + 马氏体比例）验证组织均匀性，要求不同部位的马氏体含量差≤5%。
中国标准：
GB/T 16923《钢件的正火与退火》（适用于淬火前预处理）：要求淬火冷却时，工件表面与心部的温度差在冷却中期（500-300℃）≤30℃，并采用红外热像仪（分辨率≤0.1℃）实时监测表面温度场，温度均匀度需≤±20℃。
JB/T 6050《热处理炉有效加热区测定方法》：针对淬火炉，要求有效加热区内的温度偏差≤±5℃，以保证工件入液时温度一致，间接提升冷却均匀性。
3. 工程应用意义
精密零件制造：
汽车齿轮：无锡某汽车零部件厂对 20CrMnTi 齿轮淬火时，若冷却均匀性不足，齿根与齿顶的硬度差＞3HRC 会导致啮合时应力集中，疲劳寿命缩短 40%。采用搅拌速率 1.2m/s 的淬火油槽后，硬度差降至 1HRC 以内，齿轮寿命提升至 300 万次循环。
轴承套圈：GCr15 轴承套圈淬火冷却不均会导致椭圆度超差（标准≤0.02mm），装配后产生异常振动（振幅＞50μm）。无锡某轴承厂通过优化淬火介质流速（上下温差≤10℃），椭圆度控制在 0.01mm 内，振动值降至 30μm 以下。
模具与工具钢：
注塑模具：Cr12MoV 模具淬火冷却不均会导致型腔表面硬度差＞5HRC，注塑时磨损不均，产品飞边超差（标准≤0.05mm）。无锡某模具厂改用聚合物淬火液（冷却速率偏差≤8%）后，模具寿命从 5 万次提升至 10 万次，飞边合格率达 99%。
高速钢刀具：W18Cr4V 刀具淬火冷却不均会导致刃口处残留奥氏体量超 15%，耐磨性下降（磨损量＞0.1mm / 小时）。通过控制冷却速率偏差≤10%，残留奥氏体量降至 8%，刀具切削寿命延长至 8 小时。
4. 典型淬火工艺对比

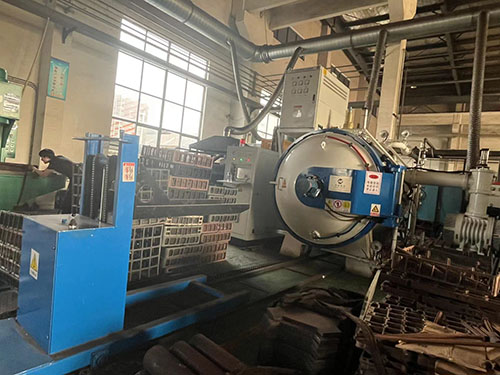

| 淬火工艺 | 冷却速率偏差（%） | 核心技术 | 应用场景 |
|---|---|---|---|
| 水淬 | 15-25 | 常压喷水 + 工件旋转 | 中碳钢（如 45#）简单件 |
| 油淬 | 10-15 | 循环油泵 + 螺旋搅拌 | 合金结构钢（如 40Cr） |
| 聚合物溶液淬火 | 8-12 | 浓度控制 + 温度补偿 | 精密零件（如齿轮） |
| 真空淬火 | 5-8 | 高压气冷 + 多向气流 | 模具钢、高速钢 |
5. 影响因素与优化方案
冷却介质控制：
采用磁性流量计（精度 ±1%）监测淬火油循环量，确保流速稳定（如 100L/min），使冷却速率偏差从 20% 降至 10%。无锡某企业加装油温控制系统（波动≤±2℃）后，淬火均匀性提升 30%。
聚合物淬火液（如 PAG）需定期检测浓度（误差≤±0.5%），浓度每降低 1%，冷却速率提升 5%，可通过电导率仪实时监控。
设备与工艺优化：
淬火槽内设置导流板（角度 45°），使流体形成湍流（雷诺数≥10⁴），减少死区（死区体积≤5%），如无锡某厂改造后，工件边缘与中心冷却速率差从 25% 降至 8%。
采用阶梯式淬火（先油冷至 600℃，再空冷），降低内外温差（从 80℃降至 30℃），适用于大截面工件（直径＞100mm）。
工程选型建议：
普通中碳钢零件（如轴类）选油淬（偏差≤15%），成本低；
汽车齿轮、轴承等精密件选聚合物淬火液（偏差≤12%），并搭配工件旋转装置（转速 100rpm）；
模具、刀具等关键件选真空淬火（偏差≤8%），并要求设备配备多轴气流喷射系统（喷射压力 0.6MPa）。
