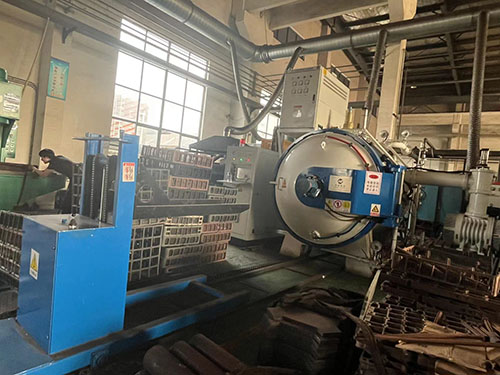

无锡地区机械零部件（如齿轮、轴类）调质无锡热处理的核心要求，是通过“淬火+高温回火”的组合工艺，使工件获得优良的综合力学性能。具体参数需匹配材质：对于45#钢，淬火温度控制在820-860℃，保温时间按工件有效厚度计算（每10mm保温30-40min），冷却介质选用水溶性淬火液（避免油冷变形）；高温回火温度设定为550-650℃，保温2-4小时后空冷，最终使工件硬度达到220-280HB，抗拉强度≥600MPa，冲击韧性≥60J/cm²。对于合金结构钢（如40Cr），需适当提高淬火温度（830-880℃），回火温度根据所需硬度微调，确保工件兼具足够强度与韧性，适配无锡机械制造、汽车零部件等产业的需求。
